MouseGauger 智能电池管理模块

MouseGauger 计量鼠，是一款基于bq4050系列电量计的智能电池管理模块，适用于2-4S锂电池，12A持续电流。配有显示板可显示工作状态。

产品简介

采用德州仪器的bq4050电池管理IC，实现保护、计量、认证多合一的高集成度功能。配合配套的显示板，可直接实现智能电池设计。

应用场景

• 不间断供电设备
• 移动电源&移不动电源
• 电动工具
• 经过适应大电流能力的改造后，可用于无人机智能电池

产品概述

本模块配备了使用CEDV算法的bq4050电量计，在单个芯片内实现计量、保护、认证功能，极大的提高了系统的集成度。bq4050与SBS1.1标准兼容，可快速进行产品开发；也可连接配套的显示板，作为智能电池使用。本模块适合2-4串的锂/铁锂电池使用。
配套显示板支持常用参数、电池健康、生命历程、故障状态显示。显示板同时具有工程模式，可关闭与bq4050的通信以便临时接入其他SMBus设备进行访问。
首屏上方的电池图案填充色会随着电量变化（0-20橙红色，20-50白色，50-80蓝色，80-100绿色）。

产品参数

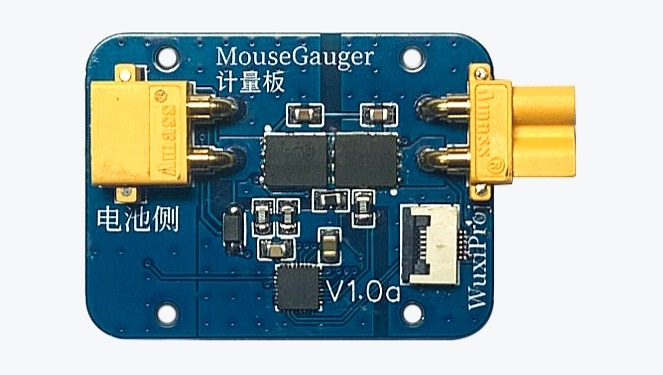

计量板

• 适用锂电池串数：2-4串
• 最大电流承载能力：15A（30s）
• 接口：
  • XT30（主线路）
  • GH1.25-5P（平衡线）
  • GH1.25-2P（NTC测温线）
  • SH1.0-4P（SMBus通信接口）
• PCB尺寸：40*30mm，双层板
• 通信接口：SMBus

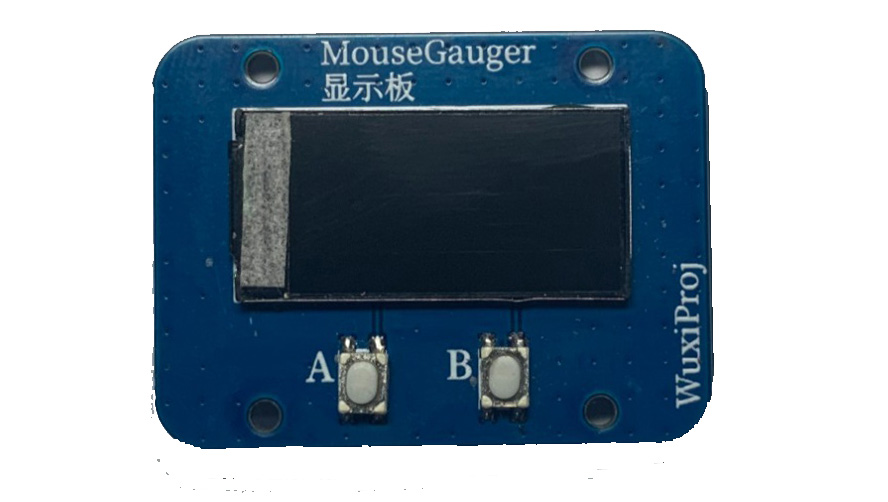

显示板

• 输入电压范围：5-17V
• 烧录接口：1.25mm-4P（MCU为3.3V供电，切勿接入5V）
• PCB尺寸：40*30mm，双层板
• 通信接口：SMBus
• 通信速率：98kHz（约）

首屏上方的电池图案填充色会随着电量变化（0-20橙红色，20-50白色，50-80蓝色，80-100绿色）。

资料获取

本模块资料需要购买（当前部分免费），可去往硬创社网站购买项目：
智能电池管理模块（一）计量保护模块
智能电池管理模块（二）显示屏

备注

模块具有M2固定孔位，孔距为“水平方向24mm，竖直方向25mm”，以整板外形矩形左上角为原点时左上角孔坐标为(8mm, 2.5mm)，可与显示板组装在一起。模块与配套的显示模块之间使用4-6cm长的“0.5mm反向6P FPC排线”连接。
安装在锂电池组上的NTC电阻必须是10K/B3435型号，否则会导致计量出现问题。
若使用4串电池，则不需要额外修改硬件；若使用3串电池，请额外将均衡线接口的VC3与VC4短接；若使用2串电池，请额外将均衡线接口的VC2、VC3、VC4短接。
为了校准电量计，您需要一台4位半或更高精度的万用表、一台带有CC/CV功能的可调稳压电源或是可调电流的工作于CC模式的电子负载、一台精准的温度计（精确到0.1摄氏度）。
配置电量计需要使用EV2400通信适配器，需要自行购买，国产版本约90元。
另外，校准电量计需要以下设备：（校准精度直接关系到计量精度，不建议使用廉价仪器进行校准）

• 一台4位半或更高精度的万用表，具备电压测量（0-5V量程和0-20V量程，推荐精度为1mV或更高）与电流测量（0-2A，推荐精度为1mA或更高）功能；
• 一台带有CC/CV功能的可调稳压电源，或是可调电流的工作于CC模式的电子负载，需要保持约30s的时间内，电流变化不超过正负1mA；
• 一台精准的温度计，测量精度需要精准到0.1摄氏度，若不便贴于表面测量，可将电池与计量板放置于室内6小时以上达到热平衡，测量同一水平高度的室温作为粗略温度。

为确保电量显示准确，您还需要进行一次完整的充放电以完成初始学习。
详情请参见bq4050入门手册(境内镜像点此)。
对于显示板，部分环境下可能会出现手触碰到屏幕左侧黑色部分或金属边框时屏幕黑屏死机，是由于静电引起的。请使用时避免触碰屏幕。或参考主图位置粘贴一条不导电材料，并在屏幕下方PCB选择一处无走线铺铜处刮开上薄锡，然后粘贴一层导电胶带与屏幕铁框贴合即可。
另外，经用户反馈，此封装的0.96寸IPS液晶屏存在两种型号，烧录默认固件后，其显示颜色是相反的（即固件中显示为黑色部分会在另一种型号屏幕上显示为白色等），且左上侧会出现花屏现象。若遇到该情况，请使用固件包中附带的“（反色修复）”版本固件即可。
