SnapDial 快捷旋钮

SnapDial 快捷旋钮，是一款使用USB连接计算机的Windows Wheel输入设备。其具有一个EC11旋钮，可进行旋转、按压交互操作。

产品简介

设备支持Windows Wheel设备协议，可提供音量、滚动、缩放、亮度调节等功能，也可自定义功能。

应用场景

• 计算机输入外设

产品参数

• 供电电压：5V
• 供电电流：50mA max
• 接口：USB Type-C，有ESD防护
• 每转格细分角度：约18°（每圈共20转格）
• 震动反馈：无
• 屏幕定位：不支持
• 通信协议：免驱HID多轴输入设备（Windows 10创意者更新或更高版本系统自动识别为“滚轮”设备）
• 兼容操作系统：Windows 10创意者更新或更高版本系统（含Windows 11）

使用说明

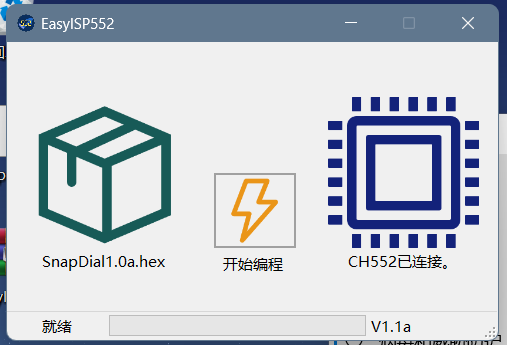

焊接好后，按住白色下载按键（SW2）连接电脑，打开EasyISP552程序，双击左侧图标加载固件点击下载即可。

资料中提供了个人开发的简易的CH552下载软件（EasyISP552），由于使用SFX打包可能会杀软误报，请允许。若介意请使用官方的WCHISPStudio进行固件下载。

设备接入PC后会自动识别为Windows Wheel设备（“滚轮”设备）。
功能操作可参考微软的Surface Dial（本设备不支持屏幕定位、震动反馈功能）使用。

资料获取

本模块资料开源，可去往OSHWHub下载项目设计：
SnapDial 快捷旋钮 硬件设计资料
固件代码在GitHub开源。
SnapDial 快捷旋钮 固件代码

备注

模块支持USB-ISP下载，不需要购买烧录器。CH552G全新芯片首次上电默认自动进入ISP模式，不需要手动按住下载按键。
